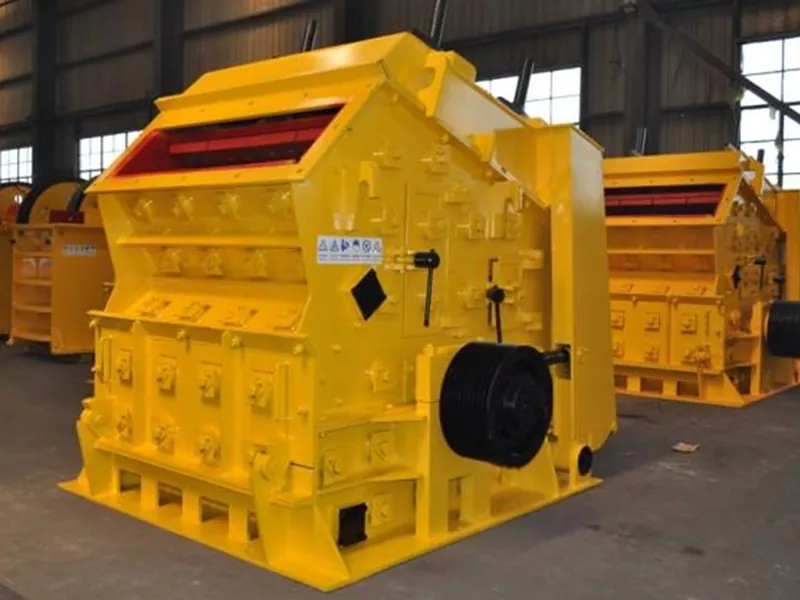

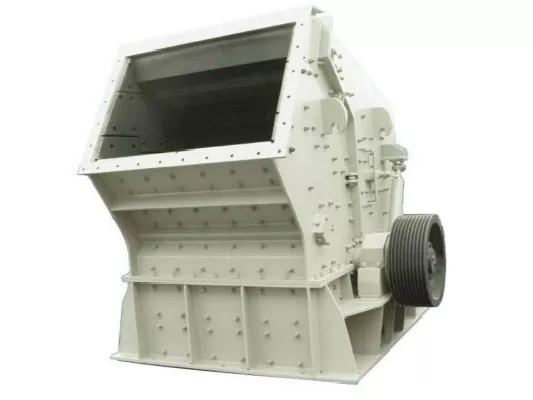

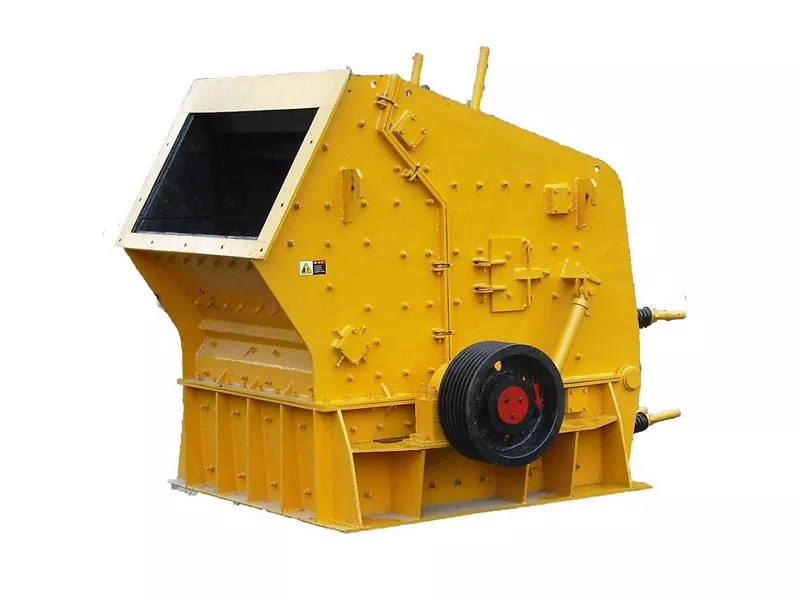

Poveikio smulkintuvas

Poveikio smulkintuvas (smūgio smulkintuvas) daugiausia naudojamas metalurgijos, kasybos, cemento, chemijos pramonės, ugniai atsparių medžiagų ir keramikos bei kituose pramonės sektoriuose, taip pat greitkelių tiesimo, vandens apsaugos projektų, žvyro, mašininio smėlio perdirbimo ir kitų laukų statybą.

[Pašarų dalelių dydis]: 300–700 mm

[Gamybos talpa]: 30-550T/h

[Taikymo diapazonas]: Įvairūs rūdos gniužulai, geležinkeliai, greitkeliai, energija, cementas, chemijos pramonė, statybos ir kitos pramonės šakos.

[Produkto įvadas]: Ši smūgio trupinių serija gali apdoroti medžiagas, kurių šono ilgis yra 100–500 mm ar mažesnis. Jo gniuždymo stiprumas gali siekti iki 350 MPa. Po susmulkinimo jis turi didelio trupinimo santykio ir kubinių dalelių pranašumus. Jis tinka sutraiškyti vidutinio sunkumo medžiagas. Išleidimo dalelių dydis gali būti sureguliuotas, o susmulkinimo specifikacijos yra įvairios.

Privalumai ir savybės

1.

2. Tarpą tarp smūgio plokštės ir plaktuko galima lengvai sureguliuoti, kad būtų galima efektyviai valdyti išleidimo dalelių dydį ir gerą dalelių formą.

3. Kompaktiška struktūra, stiprus mašinos tvirtumas ir didelis rotoriaus inercijos momentas.

4. Aukšto chromo plokštės plaktukas, atsparumas smūgiui, atsparumas dilimui ir didelė smūgio jėga.

5. Ryšys be raktų, lengva priežiūra, ekonomiška ir patikima.

6. Visiška gniuždymo funkcija, didelis produktyvumas, mažas mašinų dalių nusidėvėjimas ir didelė išsami nauda.

Darbo principas

Poveikio smulkintuvas yra gniuždymo mašina, kuri naudoja smūgio energiją medžiagoms sutraiškyti. Kai mašina veikia, vairuojama variklio, rotorius sukasi dideliu greičiu. Kai medžiaga patenka į plokštelės plaktuko veiksmo plotą, ji susiduria su plokštelės plaktuku ant rotoriaus ir yra susmulkintas. Tada jis išmetamas ant smūgio įtaiso ir vėl susmulkinamas, o tada atsimuša atgal iš smūgio pamušalo iki plokštelės plaktuko veiksmo srities ir vėl susmulkinamas. Šis procesas pakartojamas, o medžiaga patenka į pirmą, antrą, trečią, o kontratakos kameros nuo didelių iki mažų ir pakartotinai susmulkinama, kol medžiaga susmulkinama iki reikiamos dalelių dydžio ir išleidžiama iš išleidimo angos. Koregavus tarpą tarp smūgio rėmo ir rotoriaus, galite pasiekti medžiagos išleidimo dalelių dydžio ir medžiagos formos keitimo tikslą.

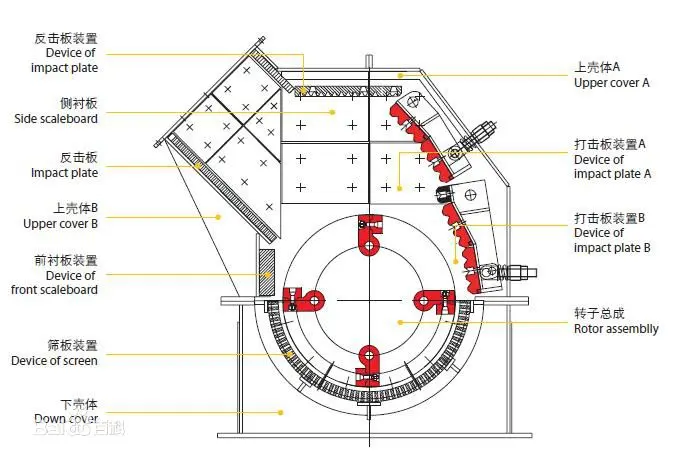

Struktūra yra paprasta ir susideda iš korpuso, rotoriaus ir smūgio plokštės. Pagrindinė „Impact Crusher“ darbinė dalis yra greitas besisukantis rotorius su plokštelės plaktuku. Atliekant smūgio procesą, medžiagų blokai taip pat susiduria. Kadangi medžiaga nukentėjo nuo plokštelės plaktuko, smūgio plokštės ir susidūrimo tarpusavyje poveikis ir susidūrimas tarpusavyje, įtrūkimai ir atsipalaidavimas nuolat generuojamas viduje, o tai ilgainiui sukelia susmulkinimą. Poveikio įtaisas yra naudojamas atlaikyti medžiagą, kurią nukentėjo plokštelės plaktukas, ir ją atkurti. Pagrindinis komponentas yra smūgio plokštė, suvirinta plieninėmis plokštelėmis. Ant jo smūgio paviršiaus yra atsparus dilimavimo pamušalams, o kai kurie naudoja smūgio strypus ar grotelių plokšteles.

Techniniai antrinių ir tretinio poveikio trupintuvų parametrai

Pirminiai smaigalio parametrai
